Hej där! Som leverantör av vertikala CNC-maskiner har jag ägnat en hel del tid åt att ta itu med alla möjliga problem som kommer upp med dessa coola utrustningar. En av de mest kritiska frågorna som vi ofta måste ta itu med är termisk stabilitet. I den här bloggen kommer jag att dela med dig vad de termiska stabilitetsproblemen i en vertikal CNC-maskin är och varför de är viktiga.
Vad är termisk stabilitet i en vertikal CNC-maskin?
Termisk stabilitet i en vertikal CNC-maskin avser hur väl maskinen kan bibehålla sin prestanda och noggrannhet under varierande temperaturförhållanden. Du förstår, när en CNC-maskin är igång, genererar den mycket värme. Motorerna, spindeln och till och med friktionen mellan skärverktyget och arbetsstycket – de producerar alla värme. Denna värme kan göra att komponenterna i maskinen expanderar, vilket kan leda till alla möjliga problem.
Låt oss säga att du har ett jobb som kräver hög precision. Du ställer in din vertikala CNC-maskin, programmerar den och startar operationen. Men när maskinen går och värms upp börjar delarna expandera något. Denna expansion kan leda till att skärverktygets och arbetsstyckets inriktning försvinner, vilket resulterar i felaktiga snitt. Och om du arbetar med ett stort parti delar kan dessa små felaktigheter läggas till snabbt, vilket leder till mycket slöseri med tid och material.
Vanliga termisk stabilitetsproblem
1. Spindelexpansion
Spindeln är en av de mest kritiska komponenterna i en vertikal CNC-maskin. Den håller skärverktyget och roterar det med höga hastigheter för att utföra bearbetningsoperationerna. När spindeln värms upp kan den expandera, vilket kan orsaka flera problem.
För det första kan det påverka utloppet av skärverktyget. Runout är mängden avvikelse från verktygets verkliga cirkulära bana. Om utloppet ökar på grund av spindelexpansion kan det leda till dålig ytfinish på arbetsstycket, samt för tidigt verktygsslitage. För det andra kan expansionen också orsaka att spindeln blir felinriktad med de andra komponenterna i maskinen, vilket kan påverka den totala noggrannheten i bearbetningsoperationerna.
2. Strukturell deformation
Strukturen hos en vertikal CNC-maskin, inklusive kolonnerna, sängen och sadeln, kan också påverkas av värme. När dessa komponenter expanderar kan de deformeras, vilket kan leda till felinriktning av axlarna. Till exempel, om kolumnen expanderar kan det göra att Z-axeln inte är parallell med X- och Y-axlarna. Detta kan resultera i felaktig positionering av skärverktyget och arbetsstycket, vilket leder till dimensionsfel i de färdiga delarna.
3. Vätsketemperaturändringar
Kylvätska och smörjvätskor spelar en avgörande roll i driften av en vertikal CNC-maskin. De hjälper till att avleda värme, minska friktionen och spola bort spån. Men temperaturen på dessa vätskor kan också ändras under drift, vilket kan påverka maskinens termiska stabilitet.
Om kylvätsketemperaturen stiger för mycket kan det göra att arbetsstycket och skärverktyget expanderar, vilket leder till felaktigheter. Å andra sidan, om kylvätsketemperaturen sjunker för lågt kan det göra att vätskans viskositet ökar, vilket kan påverka dess förmåga att rinna och smörja ordentligt.
Varför termisk stabilitet är viktig
Termisk stabilitetsproblem kan ha en betydande inverkan på prestanda och produktivitet hos en vertikal CNC-maskin. Här är några anledningar till varför:
1. Kvaliteten på de färdiga delarna
Som jag nämnde tidigare kan termisk expansion orsaka dimensionsfel i de färdiga delarna. Detta kan resultera i delar som inte uppfyller de krav som krävs, vilket kan leda till skrot eller omarbetning. I branscher där precision är avgörande, såsom flyg- och medicinteknisk tillverkning, kan även små fel få allvarliga konsekvenser.
2. Verktygsliv
Termisk stabilitetsproblem kan också påverka skärverktygens livslängd. När spindeln expanderar eller skärförhållandena ändras på grund av värme, kan det orsaka överdrivet slitage på verktygen. Detta kan leda till frekventa verktygsbyten, vilket kan öka maskinens stilleståndstid och produktionskostnaden.
3. Produktivitet
Förutom att påverka kvaliteten på delarna och verktygets livslängd, kan termiska stabilitetsproblem också minska maskinens produktivitet. När maskinen måste stoppas regelbundet för att kompensera för termisk expansion eller för att byta utslitna verktyg kan det sakta ner produktionsprocessen och öka ledtiden.
Hur man åtgärdar termisk stabilitetsproblem
Så, vad kan göras för att ta itu med dessa termiska stabilitetsproblem i en vertikal CNC-maskin? Här är några strategier:
1. Termiska kompensationssystem
Många moderna vertikala CNC-maskiner är utrustade med termiska kompensationssystem. Dessa system använder sensorer för att mäta temperaturen på de kritiska komponenterna i maskinen, såsom spindeln och axlarna. Baserat på temperaturavläsningarna kan systemet automatiskt justera skärverktygets position för att kompensera för termisk expansion.
2. Kylsystem
Korrekt kylning är avgörande för att upprätthålla den termiska stabiliteten hos en vertikal CNC-maskin. Detta kan inkludera användning av kylvätskesystem för att kyla skärverktyget och arbetsstycket, såväl som att använda luft- eller vätskekylningssystem för att kyla spindeln och andra komponenter i maskinen.
3. Maskinkonstruktion
Maskinens design kan också spela en roll för dess termiska stabilitet. Att till exempel använda material med låga värmeutvidgningskoefficienter kan bidra till att minska mängden expansion som uppstår när maskinen värms upp. Dessutom kan design av maskinen med goda värmeavledningsvägar bidra till att förhindra värme från att byggas upp i kritiska områden.
Våra lösningar på [företagets implicita omnämnande]
På vårt företag förstår vi vikten av termisk stabilitet i vertikala CNC-maskiner. Det är därför vi erbjuder en rad maskiner som är designade för att minimera problem med termisk stabilitet. VårStora vertikala bearbetningscentraär utrustade med avancerade termiska kompensationssystem och högpresterande kylsystem för att säkerställa att de kan behålla sin noggrannhet och produktivitet även under krävande driftsförhållanden.

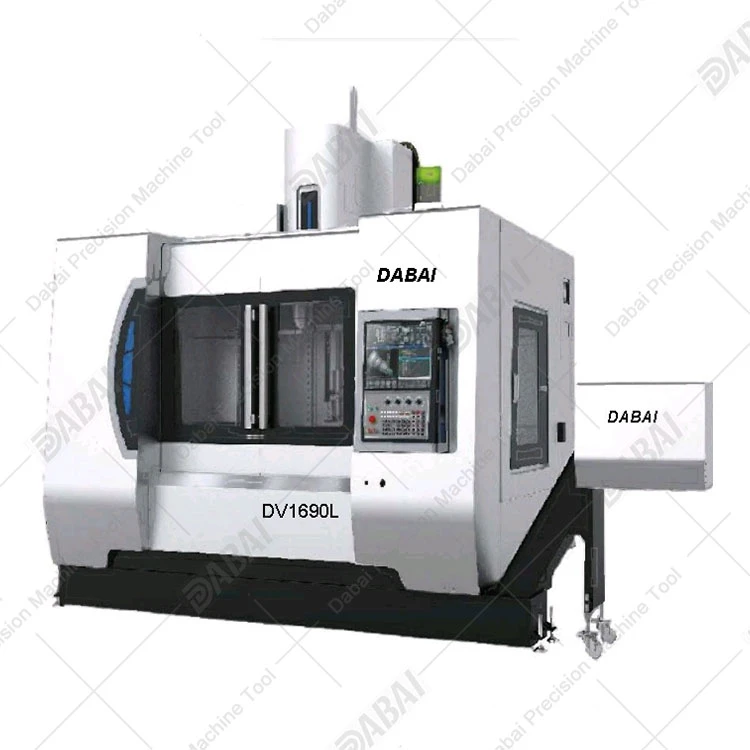

Om du letar efterBästa vertikala bearbetningscenter, vi har dig täckt. Våra vertikala CNC-maskiner är byggda med högkvalitativa material och precisionsteknik för att ge dig bästa prestanda och tillförlitlighet. Och om du vill lära dig mer om vårVertikal CNCerbjudanden, besök bara vår hemsida.
Om du letar efter en vertikal CNC-maskin och vill diskutera dina specifika behov, tveka inte att höra av dig. Vi hjälper dig alltid att hitta rätt lösning för dina bearbetningsbehov.
Referenser
- "CNC Machining Handbook", Industrial Press Inc.
- "Thermal Management in Machine Tools", ASME International
- "Advanced Manufacturing Technology", CRC Press
